Подключение ресивера Триколор с помощью RCA-разъемов (тюльпанов) позволяет передавать аудио и видео сигнал на телевизор без HDMI-входа. Рассмотрим правильную последовательность соединения оборудования.
Содержание
Необходимые компоненты для подключения
- Ресивер Триколор
- Телевизор с RCA-входами
- Композитный RCA-кабель (тюльпаны)
- Спутниковая антенна с кабелем
- Пульт дистанционного управления

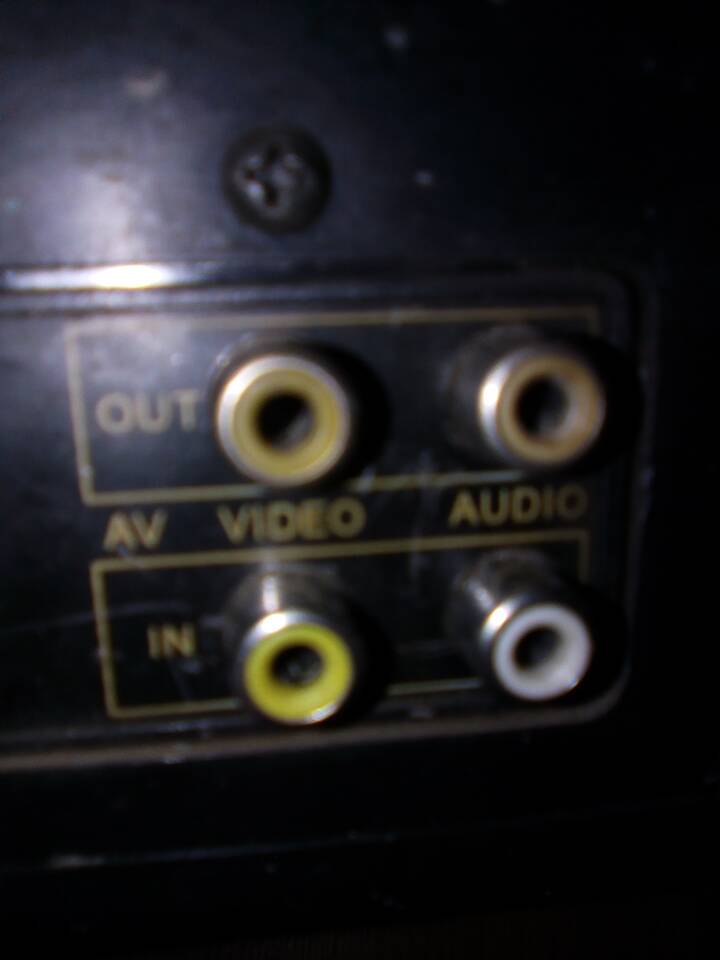

Распиновка RCA-разъемов
| Цвет разъема | Сигнал |
| Желтый | Видео (Video) |
| Белый | Левый аудиоканал (Audio L) |
| Красный | Правый аудиоканал (Audio R) |
Пошаговая инструкция подключения
- Выключите телевизор и ресивер из розетки
- Подсоедините спутниковый кабель к разъему LNB IN на ресивере
- Соедините ресивер и телевизор RCA-кабелем:
- Желтый штекер - VIDEO OUT (ресивер) к VIDEO IN (телевизор)
- Белый и красный штекеры - AUDIO OUT к AUDIO IN
- Включите питание обоих устройств
- На телевизоре выберите источник сигнала AV (композитный вход)
- Выполните настройку каналов на ресивере
Настройка телевизора
| Действие | Описание |
| Выбор входа | На пульте ТВ кнопка INPUT/SOURCE |
| Определение порта | Выберите AV1, AV2 или Composite |
| Проверка сигнала | Должно появиться меню ресивера |
Возможные проблемы и решения
- Нет изображения - проверьте правильность подключения желтого кабеля
- Нет звука - убедитесь в правильном подключении белого и красного кабелей
- Черно-белое изображение - проверьте режим цветности в настройках ТВ
- Помехи на экране - используйте качественный кабель без повреждений
